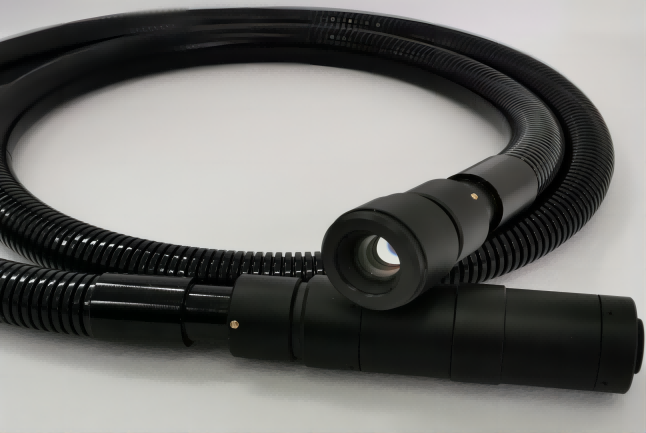

常规传像束

传像束是一种柔性的无源图像传输器件，其结构是将许多一定长度的光纤单丝集合成束，两端的单丝按一一对应关系紧密排列，经固化研磨后即成为传像束。光纤传像束可在柔软弯曲状态下传像, 实现在危险和人眼无法直接观察环境下的图像传递。可在强磁场、电场、高、低温、高湿及振动环境下使用。

The image guide bundle is a flexible passive image transmission device. The structure is that a plurality of optical fibers with a certain length are assembled into a bundle, and the bundles are formed by curing and grinding at both ends to be closely arranged in a one-to-one correspondence. flexible fiber optic bundle.That can be used in industrial remote vision systems.

技术指标

• 传光截面Image Format（mm）：φ0.6-φ2.0，3×3-25×25；

• 单丝直径Diameter（μm）：8-15；

• 数值孔径Element（NA）：0.6；

• 使用温度Operating Temperature（℃）：-40/80；

• 弯曲半径Bending Radius（mm）：≤100

• 长度Length（mm）：150-5000

注：传像束接受订制产品
